三相全自动交流稳压器的工作原理
2019-06-24 10:57:22
522次访问

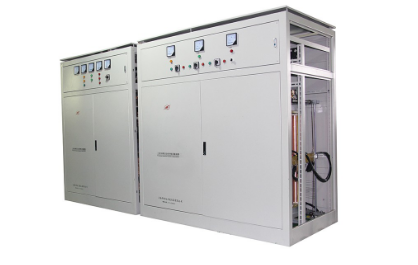

三相全自动交流稳压器

三相全自动交流稳压器的工作原理


工频交流电源经过变压器降压、整流、滤波后成为一稳定的直流电。其余部分是起电压调节,实现稳压作用的控制部分。电源接上负载后,通过采样电路获得输出电压,将此输出电压和基准电压进行比较。


如果输出电压小于基准电压,则将误差值经过放大电路放大后送入调节器的输入端,通过调节器调节使输出电压增加,直到和基准值相等;如果输出电压大于基准电压,则通过调节器使输出减小。




三相全自动交流稳压器电路由=l2V电源电路、电压检测控制电路、过电压保护组成,l2V电源电路由调压变压器T的W4、W5绕组和整流二极管VDl-VD4、滤波电容器Cl、C2组成。电压检测控制电路由电阻器R-R7、电位器RPl、Rm、稳压二极管VS、电容器C3、C4和运算放大器集成电路IC(Nl-N3)组成。


过电压保护电路由IC内部的N3、晶体管V3、电阻器Rl2和继电器K组成。自动调压电路由电阻器R8-Rll、晶体管Vl、V2、直流电动机M、滑动触头和T的Wl-W3绕组组成。将交流稳压器的输大端与市电相接后,在T的W4、W5绕组上产生了感应电压。


该电压经VDl-VD4整流及Cl、C2滤波后,为IC和Vl、V2等提供士l2V不稳定工作电压。+l2V电压还有其他作用。经Rl-R3分压、VS稳压后,分别为Nl-N3的反相输入端提供基准电压;为过电压保护电路申的K和V3提供工作电源;经R4、RP2、R6分压后,为Nl和N2的正相输入端提供检测电压;经R7、RPl、R5分压后,为N3的正相输入端提供检测电压。



稳压器的构造:


在开关周期的第一部分,输入电压作用于一个电容器(C1)。在开关周期的第二部分,电荷从 C1 传送到第二个电容器 C2 上。最传统的开关电容式转换器的构造是一个反用换流器,其中C2具有一个接地正端,其负端传递负输出电压。经过几个周期之后,通过 C2 的电压将被施加到输入电压。


假设C2上没有负载、开关上没有损耗并且在电容器中没有连续的电阻,则输出电压将正好是输入电压的负数。在现实中,电荷传送的效率(以及由此导致的输出电压的精确性)取决于开关频率、开关的电阻、电容器的值和连续电阻。


一种类似的拓扑结构倍压器使用相同的开关和电容器组,但更改了接地连接和输入电压。其它更复杂的变种产品使用附加开关和电容器实现输入电压与输出电压的其它变换比率,并且在一些情况下,使用专门的开关次序来产生分数关系构造。在各种最简单的形式中,开关电容式转换器是不具备稳压功能的。


一些新的National半导体开关电容式转换器具有自动调节的增益级别以产生经过稳压的输出;其它开关电容式转换器使用一个内置的低压降线性稳压器产生未经过稳压的输出。
