无触点补偿式稳压器的工作原理
2019-07-09 16:07:05
262次访问

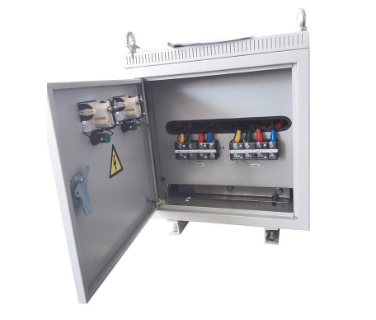

无触点稳压器

无触点补偿式稳压器的工作原理


当输入电压波动或者负载变化时,由DSP(数字信号处理器)进行RMS和FFT运算后,根据预置参数控制电力电子开关的通断逻辑来改变补偿电压的大小和相位,实现输出稳压的目的。具有可靠的稳压和快速瞬间响应功能(响应时间≤20ms);具备精度高、无火花、无触点、无机械传动、免维护、抗干扰、寿命长、高效节能、调节快速、三相自动平衡、故障诊断、延时、过压、欠压报警等保护功能。


无触点补偿式稳压器的产品优势:


稳压精度高:稳压精度1~5%可调;采用高精度12位ADC,进行RMS真有效值与FFT运算。


响应速度快:响应时间小于等于0.02S;控制系统选用高速32位ARM CortexM4-168 MHz微处理器。


显示参数多:输入、输出电压电流等电参数,触摸按键可设定;采用高亮LCD液晶显或选配HMI人机界面触摸屏显示。


抗干扰性强:控制系统采数字化处理自动稳压、启动延时、故障解除自动恢复功能,全程无人值守。


负载类型广:适应感性、容性、阻性全部负载。


保护功能全:具备过压、欠压、过载、短路、过热、缺相等保护功能。


稳压范围宽:标配±20%,可定制±30%~±50%范围。


整机效率高:稳压器效率≥98%。


控制技术稳:先进的PID模糊控制技术,系统稳定好。


输出波形佳:输出电压波形无畸变,无谐波。


选用材质优:0.35mm高导磁低损耗涂层矽钢片,1600V耐压可控硅单元。


自控程度高:系统全自动稳压、启动延时、故障解除自动恢复功能。


负载容量大:稳压器容量从1KVA~1600KVA可选。


通信功能全:RS485+RS232+GRPS三种通信方式可选,符合Modbus-RTU协议,实现遥信遥测遥控三遥功能。


净化能力强:在稳压器输入端配置高通流量浪涌抑制器,解决雷电感应和干扰脉冲尖峰对设备的冲击。


安全性能高:系统输入输出端口光耦隔离控制,实现强弱电控制电气隔离,安全高效。
